磁性開關接線方式

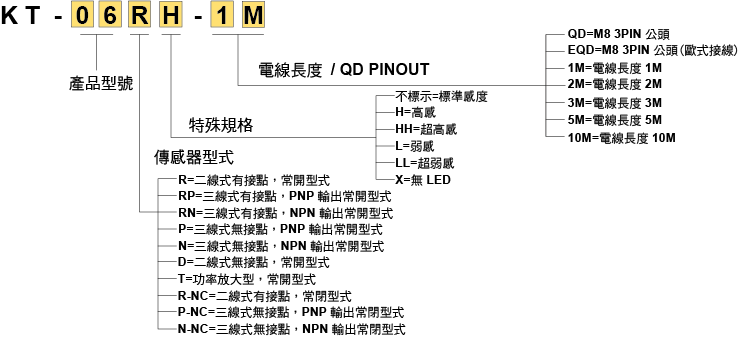

訂購信息/型號規格說明
磁性傳感器接線方式

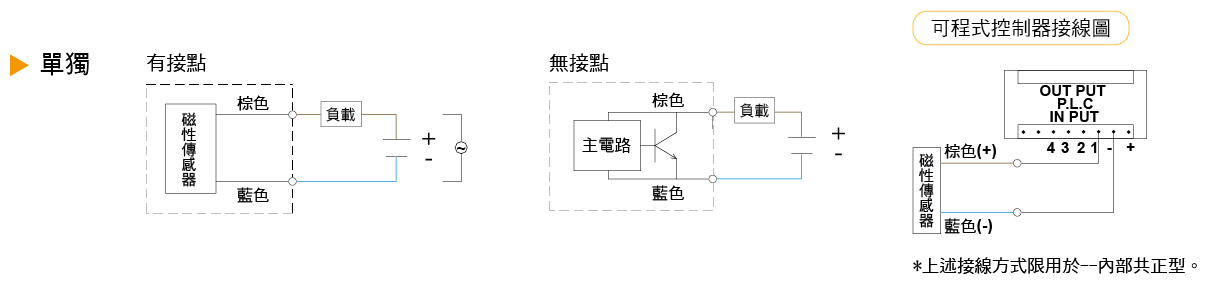

2 線式接線方式

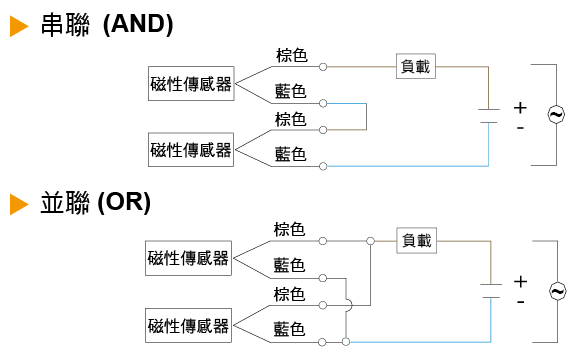

溫馨提醒：
當二線式串連時，不能超過兩個磁性傳感器預定額度的內部降壓 (內部降壓：2.5 ~ 4V/per switch) 否則會導致負載的不動作。
溫馨提醒：
- 當并聯二線式無觸點磁性傳感器時，泄漏電流會增加可能會導致物動作。
- 當并聯二個磁性傳感器同時動作時，可能會引起指示燈變暗。

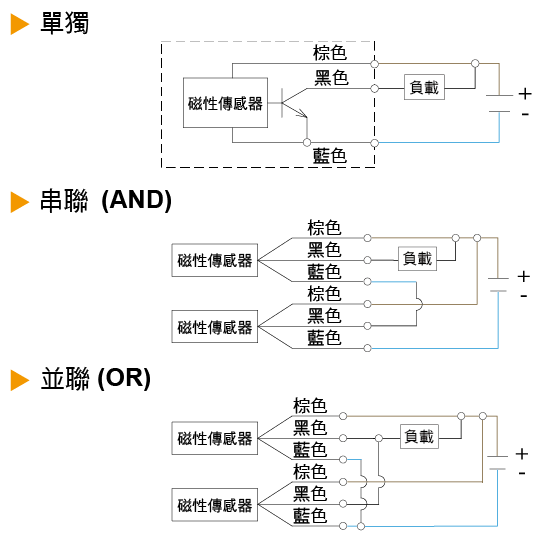

3 線式NPN接線方式
3 線式PNP接線方式
磁性開關動作原理及裝置

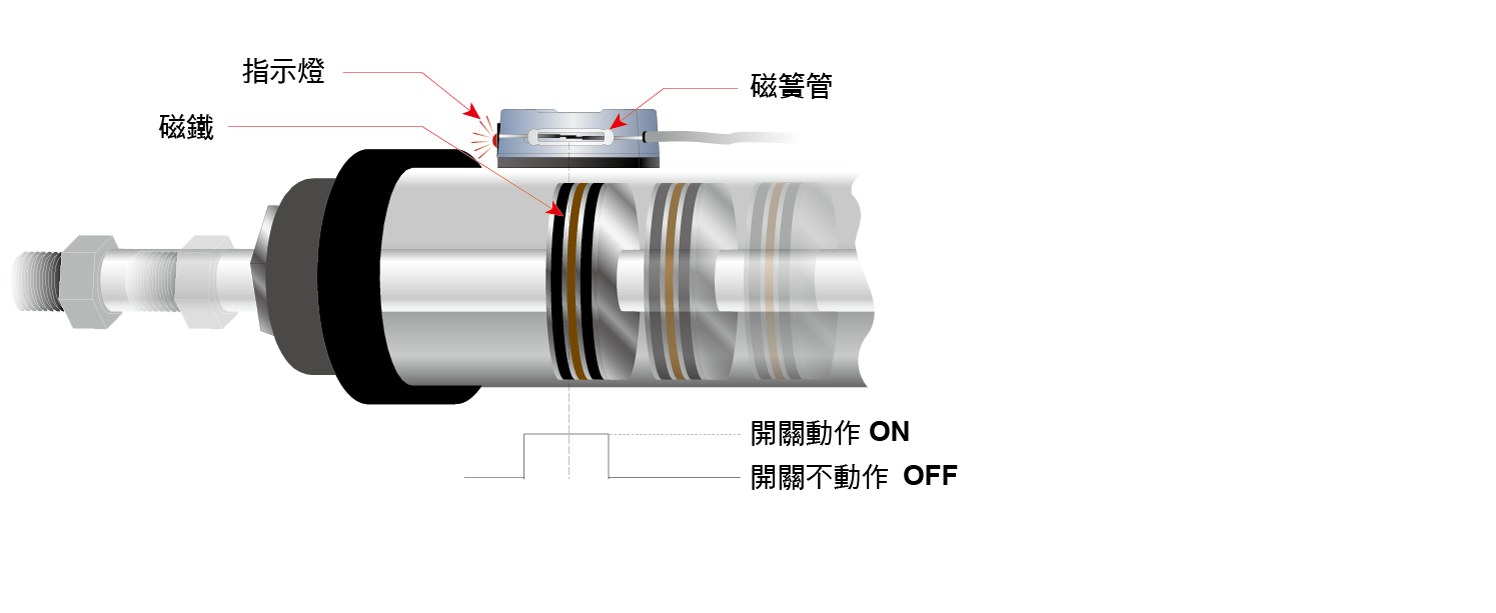

有接點式 (REED SW. type)
當氣壓缸動作，裝置在活塞內的磁鐵向磁性傳感器接近時,磁性傳感器內的磁簧管將會感應到磁場的變化，使磁簧管的接點閉合而導通電路。

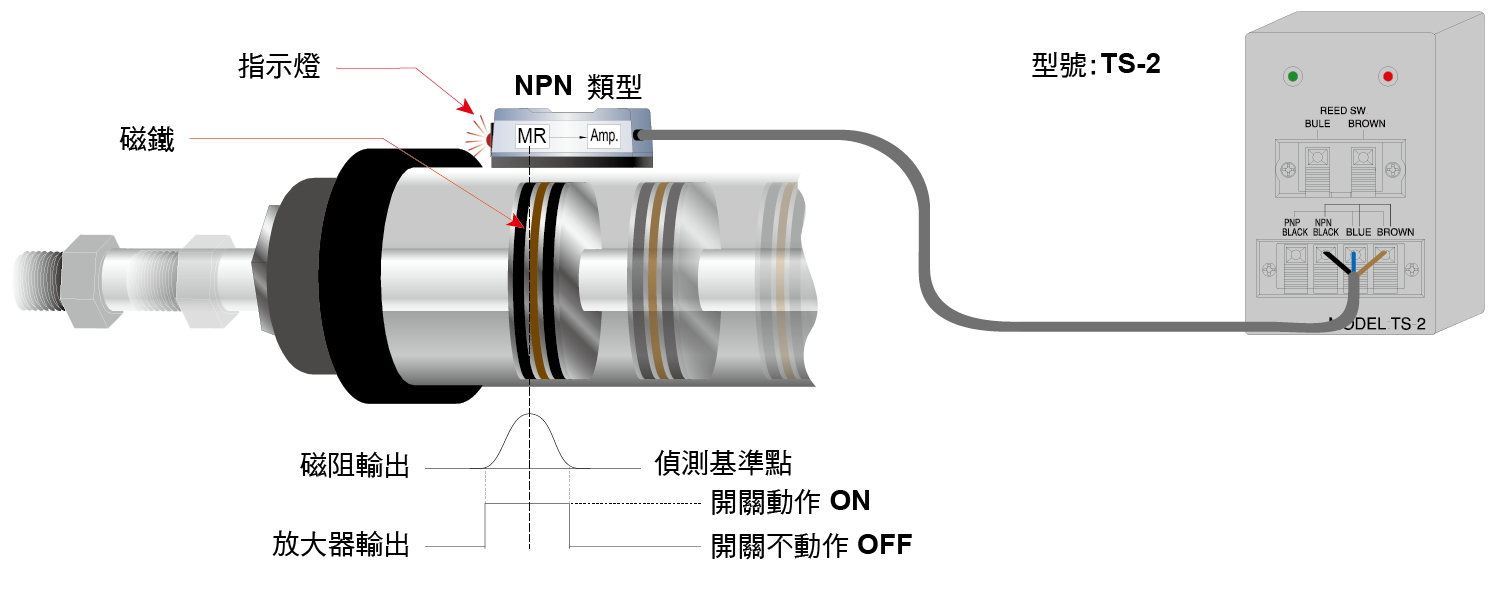

無接點式 (Solid state type)
當氣壓缸動作，裝置在活塞內的磁鐵向磁性傳感器接近時,磁性傳感器內的磁阻將會感應到磁場的改變，并產生微量電壓變化。透過內部集成電路的放大，推動晶體而導通電路。
磁性傳感器的裝置

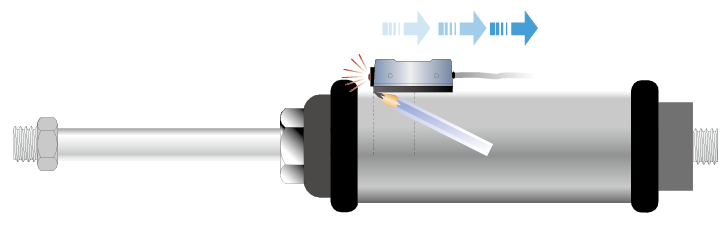

端點檢知

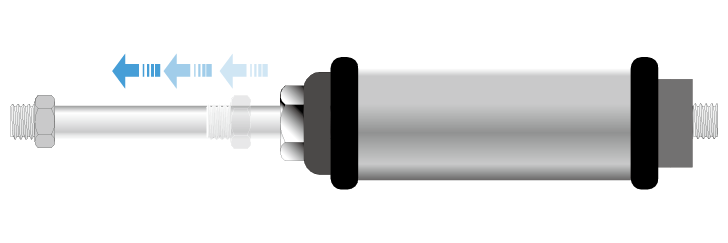

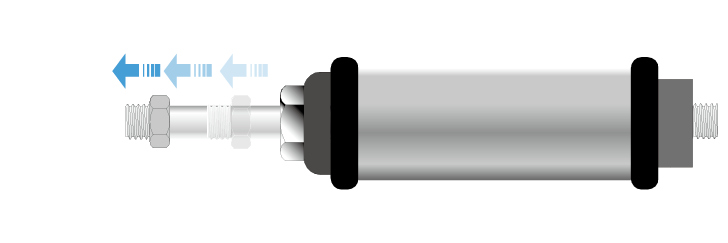

步驟 1. 將氣壓缸的活塞推到端點的位置。

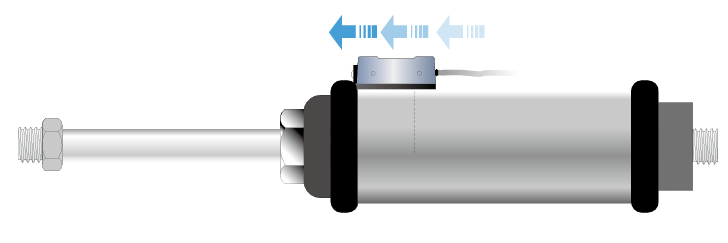

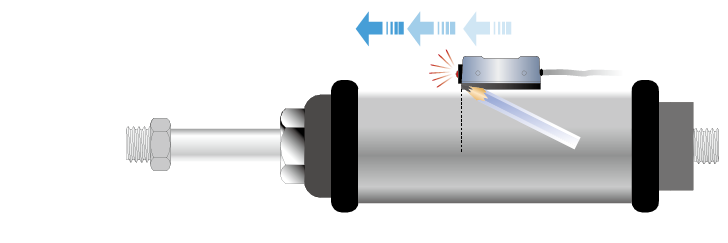

步驟 2. 將磁性傳感器緊貼氣壓缸壁向前滑行，ON時作一記號。
步驟 3. 繼續滑行至磁性傳感器OFF后，停止向前滑行。

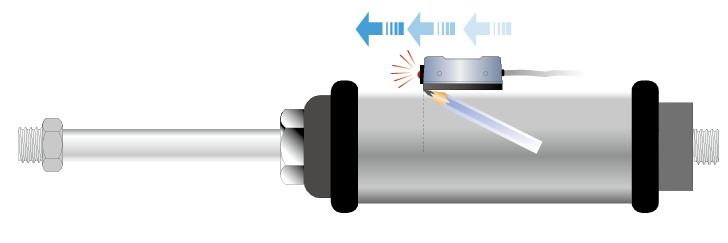

步驟 4. 倒退滑行待磁性傳感器再度ON時作一記號。
步驟 5. 擇2記號中間的位置即為最佳裝置位置。

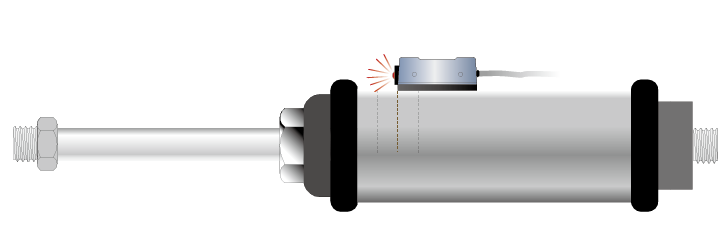

中點檢知
步驟 1. 將氣壓缸的活塞推到欲檢知的位置。
步驟 2. 將磁性傳感器緊貼氣壓缸壁向前滑行，ON時作一記號。
步驟 3. 繼續滑行至磁性傳感器OFF后，停止向前滑行。
步驟 4. 倒退滑行待磁性傳感器再度ON時作一記號。
步驟 5. 擇2記號中間的位置即為最佳裝置位置。
